Акустическая линза УЗИ-датчика

Важным компонентом УЗИ-датчика является акустическая линза. Без нее была бы невозможна качественная визуализация, а срок службы датчика оказался бы гораздо меньше.

Использование датчиков с поврежденными линзами запрещено, так как это опасно для пациентов и может привести к выходу из строя самого УЗИ аппарата. При первых признаках повреждений необходимо обратиться к инженерам для ремонта УЗИ датчика

Ремонт ультразвуковых датчиков всех типов и производителей в профильном сервисном центре. Бесплатная диагностика. Дистанционные консультации по снимкам визуализации. Подробности у специалистов СЦ.

Функции акустической линзы

Специальный материал и особая форма линзы помогают фокусировать и направлять пучок ультразвуковых лучей. Без этого элемента ультразвуковое сканирование было бы затруднительным.

Важная функция линзы — защита кристаллов от воздействия окружающей среды, так как пьезоэлементы крайне чувствительны и уязвимы. Не менее важна защита тканей пациента от высокого напряжения и непосредственного взаимодействия с кристаллами.

Акустическая проницаемость. За счет специального материала, из которого выполнена акустическая линза, достигается баланс между защитными функциями и правильной фокусировкой ультразвуковых лучей.

Правильный уход за датчиком и акустической линзой

  • Не протирайте спиртом и спиртосодержащими средствами УЗИ датчик. Обработка такими дезинфицирующими средствами вредит пластику вокруг линзы, вследствие чего образуются микротрещины – гель попадает на пьезоэлементы; в дальнейшем возможен выход из строя датчика.
  • После каждого пациента обязательно протирайте линзу. Во-первых, этот этап дезинфекции должен проводится в соответствии с нормами СанПиН 2.1.3.2630-10. Во-вторых, когда гель высыхает и становится густым, изменяются его свойства – сканирование может быть некорректным. В третьих, линза быстрее придет в негодность и из-за микротрещин провести качественную дезинфекцию будет невозможно.
  • Не используйте ткани с грубой поверхностью. Вафельное полотенце, твердые материалы и т. д. с течением времени могут серьезно повредить линзу. Лучше всего использовать более мягкие ткани (подойдет микрофибра) или мягкие салфетки.

Соблюдая эти три простых правила, вы увеличите срок службы линз и сохраните значительную часть средств на восстановление датчика.

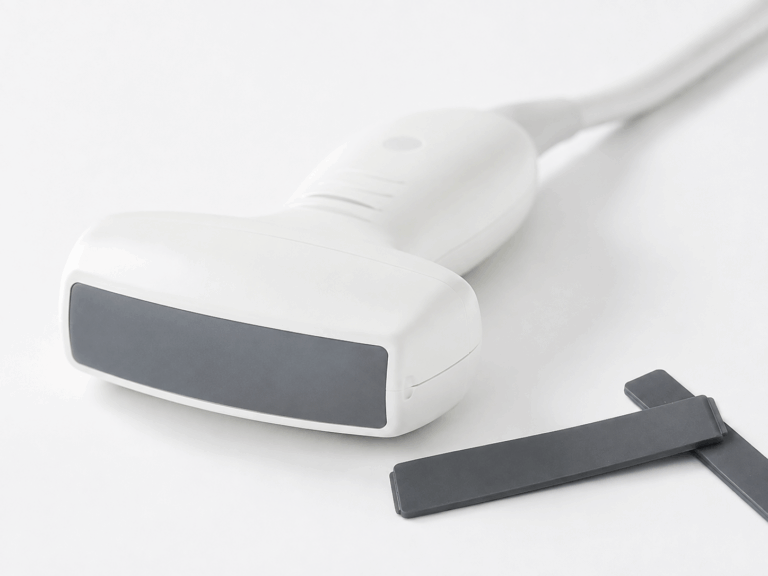

Пример линзы на ультразвуковом датчике
Пример линзы на ультразвуковом датчике

Ремонт акустической линзы

Самые распространенные типы повреждений:

  • Отслоение акустической линзы;
  • Пузыри/гель/воздух под линзой;
  • Порез линзы;
  • Полностью стертый слой линзы.
Акустическая линза - пример поврежденного УЗИ датчика
Акустическая линза — пример поврежденного УЗИ датчика. Необходима замена.

При любом из перечисленных дефектов эксплуатировать УЗИ-датчик запрещается по ряду причин:

  • Визуализация – качество заметно снизится, вследствие чего из-за некачественных или некорректных входных данных специалист может поставить неверный диагноз.
  • Инфекция – из-за того, что гель будет попадать в микротрещины и стыки между корпусом, возникает опасность размножения бактерий.
  • Поражение током – при повреждениях линзы. гель попадает на высоковольтные цепи (внутрь корпуса датчика). Обладая высокой проводимостью, гель может вызвать отказ самого датчика, неприятные ощущения у пациентов, покалывания или удар током.
  • Выход  из строя аппарата – в некоторых случаях ряд неисправностей в датчике может полностью вывести аппарат из строя из-за короткого замыкания.

Специалисты remontuzi занимаются ремонтом УЗИ аппартов и датчиков более 8 лет. Обращаясь в remontuzi, вы получаете быструю и квалифицированную помощь с гарантией от 3 месяцев.
