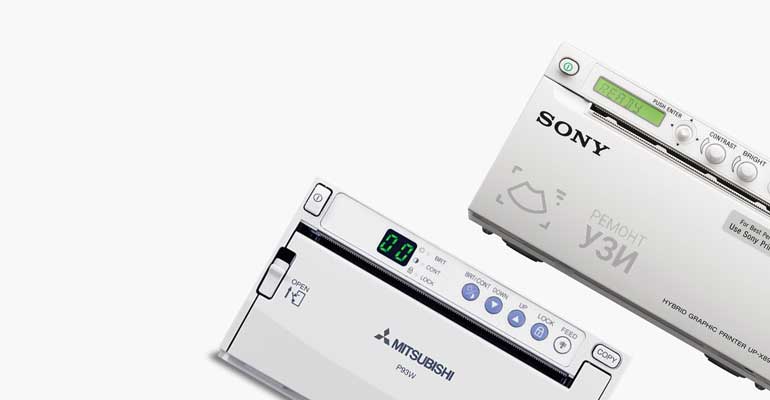

Типы и особенности принтеров УЗИ аппаратов, неисправности и ремонт

Термопринтеры используются в большинстве современных УЗИ аппаратов. Для печати снимков (сонограмм) термобумага (и соответственно термопринтер) подходит очень хорошо: не требует расходных материалов кроме бумаги, прост в настройке, обслуживании и эксплуатации.

За годы практики врачи привыкли к тому, что принтер обязательно присутствует в аппарате УЗИ, и даже несмотря на то, что большинство ультразвуковых систем поддерживают экспорт и запись снимков и видео на Flash-накопители и даже передают результаты на медицинские серверы, в базы данных, принтер все равно используют всегда.

Современные термопринтеры довольно компактны, надежны и доступны по цене (в сравнении со стоимостью самого УЗИ сканера). При этом, с термопринтером периодически все-таки могут возникать различные проблемы и неисправности (как и с любым печатающим устройством), поскольку в нем есть и электроника, и механика.

В данном материале мы рассмотрим распространенные в настоящее время термопринтеры, самые частые неисправности, расскажем о способах их профилактики и ремонта термопринтеров УЗИ аппаратов.

Типы принтеров для УЗИ аппаратов

• Термопринтеры для черно-белой печати по специальной термобумаге — самый распространенный тип современного принтера для ультразвуковой системы. Практически все модели современных ч/б термопринтеров имеют формат печать А6 и стандартизированные размеры корпуса. Под них предусмотрены специальные места в корпусе УЗИ аппарата или на комплектных тележках (если принтер используется с портативными  сканерами).  Примеры таких моделей:Mitsubishi P95DE, P95DW-DC, P93E, P93W, Sony UP-X898MD, UP-D898MD, D895MD, UP-D897; Примерные габариты принтеров для УЗИ: 9 х 16 х 25 см.

• Цветные термосублимационные принтеры для печати снимков из режимов Color /ЦДК и других цветных изображений с УЗИ аппарата (такие принтеры обычно имеют формат печати А6, как и ч/б варианты, но габариты цветных моделей больше. В стандартное посадочное место под ч/б термопринтер такой принтер установить уже не получится. Цветные принтеры для УЗИ имеют как цифровой, так и аналоговый формат. Аналоговые называют также: цветной видеопринтер / Color video printer / Color Dopler printer. Примеры таких моделей: Sony UP-25MD, UP-15MD, UP-D25MD — цифровой. В настоящий момент с УЗИ аппаратами используются довольно редко, больше применяются для другой техники.

Прочие типы медицинских принтеров

• Термопринтеры для печати по специальной пленке (Форматом до А4-А3). Больше используются в рентгенологии;
• Большеформатные термопринтеры для печати по бумаге до А4 (также не используются с УЗИ по-умолчанию)
• Лазерные принтеры для печати на бумаге и / или пленке различных форматов;
• Многоцелевые принтеры (не-медицинского назначения с ограниченными возможностями подключения к медицинскому оборудованию)

Установка и использование сторонних принтеров с УЗИ аппаратом

С УЗИ аппаратами чаще всего используются первые два типа: ч/б или цветной термопринтер формата а: для печати на термобумаге, при это ч/б модели преобладают (90% всех используемых аппаратов).

Подключение других видов принтеров (как перечисленных здесь, так и некоторых других) при определенных условиях возможно, но не всегда, не со всеми УЗИ аппаратами и не для всех моделей принтеров. В некоторых случаях технически невозможно подключить аппарат или установить драйвер (который по-умолчанию не поддерживается системой. Количество совместимых принтеров всегда ограничено и четко прописано в программном обеспечении каждой модели УЗИ аппарата.

Установка принтеров, не прописанных в заводском ПО, возможна, но делать это должен специалист, чтобы не нарушить логику работы ультразвуковой системы. Принцип установки драйверов и настройки принтера на УЗИ сильно отличается от процесса, который можно видеть, например, в персональных компьютерах или другом оборудовании. Для правильной установки и активации принтера на УЗи аппарате необходимо иметь опыт работы с конкретной ультразвуковой системой и ее программным обеспечением.

Термопринтеры для УЗИ аппаратов

Медицинские термопринтеры просты, долговечны и не требуют сложного ухода. Для получения качественного снимка достаточно правильно выбрать подходящий тип бумаги. В меню УЗИ аппарата и в самом принтере возможны определенные дополнительные настройки и корректировка изображения (контраст, яркость и др.), но по-умолчанию заводские настройки обычно уже позволяют получить снимки с достойными параметрами.

Термопринтер в 90% случаев включены в поставку современных УЗИ аппаратов.

Как мы писали выше, обычные ч/б термопринтеры для УЗИ аппаратов стандартизированы по габаритам (все производители таких принтеров придерживаются схожих параметров), поэтому в корпусах УЗИ аппаратов предусмотрены специальные ниши или полки для размещения принтера. Даже если на вашем аппарате нет принтера, его можно доустановить, и в конструкции сканера с 90% вероятностью найдется место для его монтажа.

Принтеры для портативных УЗИ аппаратов

Если мы говорим о портативном аппарате, принтеры обычно устанавливаются в транспортировочные тележки вместе с другим оборудованием, таким как блок дополнительных портов датчиков и др.

В некоторых термопринтерах производства Sony существует возможность беспроводной печати с УЗИ сканера при использовании дополнительных адаптеров. Пример: принтер UP-X898MD с адаптером UPA-WU10

Обслуживание термопринтера

Обслуживание принтера УЗИ входит в состав общего комплекса работ по техническому обслуживанию ультразвуковых систем.

Большое преимущество современных термопринтеров в том, что их обслуживание сводится к минимуму операций.

При необходимости потребуется чистка термоголовки от пыли и геля. Если они попали внутрь, на снимках будут отображаться точки или отдельные области будут плохо пропечатываться. Также проводится проверка подачи бумаги (чтобы принтер не тянул и не мял снимки), проверка печати при команде с панели УЗИ и с самого термопринтера и корректировка настроек (яркости, контраста, типа бумаги и пр. — только при необходимости).

Если на снимках появляются белые полосы, принтер не включается или присутствуют другие проблемы, аппарат проходит диагностику и ремонт. Выполнить все эти операции можно без участия самого УЗИ аппарата, поэтому работу УЗИ кабинета останавливать не придется.

---

В общем случае обслуживание медицинских принтеров, в том числе для УЗИ аппаратов, выполняется в рамках технического обслуживания всего комплекса медоборудования

Типы подключения термопринтеров к УЗИ

Принтеры отличаются по интерфейсу подключения к аппарату УЗИ (и соответственно по принципу получения изображения для печати, связи с УЗИ):

• цифровые — подключение и передача всего потока данных через USB;
• аналоговые — подключение с помощью коаксиального кабеля и опционально — дополнительного кабеля для передачи управляющих сигналов;
• комбинированные, способные подключаться по цифровым и аналоговым каналам.

Цифровые термопринтеры современных УЗИ аппаратов

Большая часть современных термопринтеров – цифровые, подключаются к УЗИ аппарату с помощью разъемов USB B, USB A, мини-USB.

Среди основных преимуществ цифровых принтеров:

• Удобное подключение при помощи одного кабеля, как у обычных принтеров для дома и офиса;
• Широкий спектр настроек – управление разрешением, яркостью, масштабированием и другими эффектами непосредственно из программного обеспечения самого УЗИ аппарата;
• Полная интеграция с ультразвуковой системой, УЗИ получает информацию о готовности принтера к передаче данных и началу печати, в отличии от аналогового варианта, где УЗИ направляет данные на печать, “не имея никакого представления” о том, получит принтер этот сигнал, или нет;
• Более функциональное меню в самом принтере.

Есть у цифровой печати и некоторые особенности, которые могут вызвать сложности в настройке или работе с принтером:

Для полноценной работы цифрового термопринтера в системе УЗИ аппарат необходим драйвер.

Драйверы поддерживаемых официально принтеров могут быть установлены в системе по-умолчанию, но даже если это не так, добавить их возможно. Установка стороннего принтера может быть при этом довольно сложной, или в принципе невозможной из-за проблем совместимости (в отличие от аналоговых принтеров, где никакой драйвер вообще не требуется)

Аналоговые термопринтеры (Видеопринтеры) для УЗИ

Аналоговый видеопринтер работает в режиме приемника видеосигнала по коаксиальному кабелю (аналогично видеомагнитофону и системам видеозахвата). В действительности сигнал на принтер и отправляется со встроенной  в аппарат УЗИ системы видеозахвата, т.е. он аналоговый.

Дополнительно используется кабель управления принтером. Система может работать и без него, поскольку видеосигнал с УЗИ аппарата непрерывно “транслируется в принтер” и печать изображения можно выполнить в любой момент кпонкой н передней панели самого принтера.

Если необходимо, чтобы печать можно было выполнять прямо с панели управления УЗИ аппарата, принтер соединяется с ультразвуковой системой дополнительным кабелем, на одном конце он имеет разъем разъем 3,5 мм jack (для подключения к принтеру), а на другом — 3,5 мм или COM (для подключения к аппарату УЗИ).

На сегодняшний день характерна тенденция к замене видеопринтеров цифровыми, аналоговое оборудование печати использует реже и реже.

Комбинированные термопринтеры

Комбинированные принтеры имеют оба типа разъемов. Способ подключения можно изменить в любой момент. Таким образом комбинированные термопринтеры совместимы со всеми существующими УЗИ аппаратами: со старыми моделями их можно соединить аналоговым способом, а с современными — цифровым.

Ранее к недостаткам таких принтеров можно было отнести более высокую цену, но в настоящий момент стоимость комбинированных и цифровых моделей принтеров (если рассматривать сегмент ч/б термопечати) практически идентична.

Общие требования к медицинским принтерам

Далеко не каждый принтер может обеспечить достаточное качество медицинского изображения. Более того, в медицинской сфере важна совместимость с принятым стандартом DICOM (при этом именно для ультразвуковых систем поддержка этого протокола не так важна, поскольку принтеры в 90% случае подключаются напрямую у аппарату УЗИ, а не используют данные с сервера или удаленного диагностического комплекса, как это происходит, например, в рентгенологии и магнитно-резонансной томографии)

Частые неисправности термопринтеров УЗИ аппаратов

Обычно термопринтеры не доставляют много проблем при обслуживании и работе, так как вся логика термопечати направлена на то, чтобы свести к минимум количество расходных материалов и повысить надежность системы.

Тем не менее, проблемы с термопринтерами возникают, и в большинстве случаев они связаны с отсутствием технического обслуживания (профилактики) или физическим износом элементов.

Вот перечень проблем, которые могут возникнуть и варианты их устранения:

Плохое качество распечатки на принтере

Низкое качество снимков (отпечатков)

В некоторых случаях на принтере или в самом УЗИ аппарате могут просто сбиться настройки (если вся картинка стала слишком тусклой или наоборот — яркой, и это произошло равномерно по всей поверхности снимка)

Возможно, также, что заводские настройки принтера и аппарата не соответствуют друг другу (особенно, если принтер приобрели после покупки самого УЗИ аппарат и из совместная настройка при вводе в эксплуатацию не проводилась).

Внешний вид снимка и его восприятие изменится также и с изменением типа бумаги (что происходит довольно часто, так как определенная бумага может отсутствовать в продаже или ее просто заменили другой при заказе расходных материалов, не принимая во внимание настройку УЗИ). Тип используемой  бумаги (матовая / полуглянцевая / глянцевая) всегда можно указать в настройках самого принтера

В любом случае все проблем с настройками легко можно устранить прямо на месте. А при наличии инструкции пользователя базовую корректировку параметров и выбор бумаги вполне можно выполнить и самостоятельно.

Если у вас возникли сложности с настройкой принтера, свяжитесь с нами для консультации.

Полосы через весь снимок (часто вертикальные)

В данном случае потребуется проверить состояние печатающей термоголовки и подключенных к ней шлейфов.

При использовании принтера на печатающую головку может попасть пыль или микрочастицы геля. Они “запекаются” на ее поверхности и мешают процессу создания изображения, так как в этом месте печатающая головка не контактирует с бумагой.

В случае загрязнения потребуется полная разборка принтера и чистка головки специальным составом. В некоторых моделях предусмотрена опция самоочистки, но помогает она крайне редко.

Если термоголовка “чистая”, но полосы все равно присутствуют, могут быть повреждены шлейфы подключения головки к плате принтера или полосы вызваны износом / повреждением самой головки. В последнем случае дефекты часто видны на поверхности головки невооруженным взглядом. Неисправную термоголовку необходимо заменить.

На бумаге видны белые точки

Печатающая головка покрыта небольшим количеством пыли. Необходимо очистить ее вручную или выбрать в меню современного принтера автоматический режим очистки (именно в этой ситуации автоочистка вполне может помочь, но в некоторых случаях все равно приходится разбирать аппарат и чистить его вручную.

Принтер мнет или рвет бумагу

Неисправность системы подачи. Требуется замена износившихся компонентов% валиков, приводных ремней (пассиков), шестеренок и пр., очистка механизма подачи. Такие проблемы возникают редко и связаны по большей степени с износом самого принтера.

Принтер не включается

Проблема связана  с цепями питания устройства. Потребуется профессиональный ремонт платы управления или блока питания принтера в сервисном центре.

В данном случае предварительно также стоит проверить подключение и запуск принтера от стороннего источника питания, не связанного с УЗИ аппаратом, чтобы исключить вариант отсутствия питания на входе.

Ошибка принтера УЗИ

В некоторых принтерах предусмотрена индикация неисправностей на встроенном дисплее. В таком случае при появлении ошибки на экране принтера ее стоит записать или сфотографировать и проконсультироваться со специалистами. По расшифровке кода ошибки принтера можно предварительно выявить причины проблемы и необходимые ремонтные работы.

Если ошибка печати отображается на экране самого УЗИ аппарата, вероятнее всего, дело в настройке УЗИ. Может потребоваться переустановка драйвера принтера или (редко) полная переустановка системы. Чаще всего такие программные ошибки удается устранить без переустановки.

Неисправности платы управления принтера

При таких проблемах принтер зависает, не печатает снимки без явной индикации проблемы, выключается. Проблемы связаны с выходом из строя контроллеров,  или отдельных цепей управления на основной плате принтера.

Наш сервисный центр оборудован всем необходимым для диагностики и ремонта любых медицинских термопринтеров. Выполняем компонентный ремонт отдельных систем, проводим настройку и интеграцию принтеров с ультразвуковыми аппаратами.
